電路板短路是PCBA加工比較常見的故障，遇到電路板短路情況時，需要專業的電子工程師進行分析處理，以免發生不可挽回的損失。接下來深圳PCBA加工廠-深圳宏力捷電子為大家詳細介紹下電路板短路檢查方法。

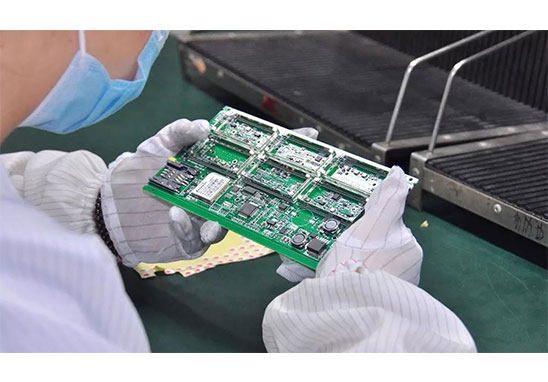

電路板短路檢查方法
1. 如果是人工焊接，要養成好的習慣，首先，焊接前要目視檢查一遍電路板，并用萬用表檢查關鍵電路（特別是電源與地）是否短路；其次，每次焊接完一個芯片就用萬用表測一下電源和地是否短路；此外，焊接時不要亂甩烙鐵，如果把焊錫甩到芯片的焊腳上（特別是表貼元件），就不容易查到。
2. 在計算機上打開PCB圖，點亮短路的網絡，看什么地方離的最近，最容易被連到一塊。特別要注意IC內部短路。
3. 發現有短路現象。拿一塊板來割線（特別適合單/雙層板），割線后將每部分功能塊分別通電，一部分一部分排除。
4. 使用短路定位分析儀進行檢查。
5. 如果有BGA芯片，由于所有焊點被芯片覆蓋看不見，而且又是多層板（4層以上），因此最好在設計時將每個芯片的電源分割開，用磁珠或0歐電阻連接，這樣出現電源與地短路時，斷開磁珠檢測，很容易定位到某一芯片。由于BGA的焊接難度大，如果不是機器自動焊接，稍不注意就會把相鄰的電源與地兩個焊球短路。
6. 小尺寸的表貼電容焊接時一定要小心，特別是電源濾波電容（103或104），數量多，很容易造成電源與地短路。當然，有時運氣不好，會遇到電容本身是短路的，因此最好的辦法是焊接前先將電容檢測一遍。
為什么選擇深圳宏力捷做PCBA加工？
1. 實力保障

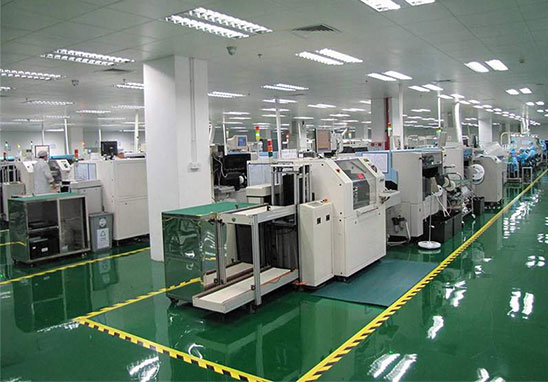

? SMT車間：擁有進口貼片機，光學檢查設備多臺，可日產400萬點。每道工序都配備有QC人員，能夠盯緊產品質量。
? DIP產線：擁有波峰焊兩臺，其中工作三年以上的老員工就有十多人，工人熟練程度高，可焊接各類插件材料。
2. 品質保障，性價比高
? 高端設備可貼精密異形件，BGA，QFN，0201類材料。也可樣板貼片，散料手放。
? 樣板與大小批量均可生產，打樣800元起，批量0.008元/點起，無開機費。
3. 電子產品貼片、焊接經驗豐富，交貨穩定
? 累積服務上千家電子企業，涉及多類汽車設備與工控主板的SMT貼片加工服務，產品常出口歐美地區，品質能夠得到新老客戶的肯定。
? 交貨準時，材料齊全后正常3-5天出貨，小批量也可加急當天出貨。
4. 維修能力強，售后服務完善
? 維修工程師經驗豐富，可維修各類貼片焊接所造成的不良產品，能夠保證每片電路板的連通率。
? 24小時客服人員隨時響應，最快速度解決您的訂單問題。
