国产乱妇乱子在线播视频播放网站,欧美乱妇高清无乱码,综合图区自拍另类图片,嫖妓丰满肥熟妇在线精品,爆乳日韩尤物无码一区

公司的產(chǎn)品自從導(dǎo)入micro-USB以及HDMI接頭當(dāng)作電源后，陸陸續(xù)續(xù)的從市場上反饋了這類疑似電路板腐蝕、氧化、長銅綠的不良現(xiàn)象。

最初，我們一直以為是客戶不小心把飲料倒進(jìn)了產(chǎn)品、或是PCBA電子組裝工廠生產(chǎn)時不小心把助焊劑滴落在電路板上所造成，我們也的確做過實驗，把可樂飲料倒在電源接頭之后就會引起電源短路的現(xiàn)象。



隨著不良品反饋越積越多，幾乎所有的新產(chǎn)品都中獎，可是早期使用DC接頭的產(chǎn)品卻完全沒有這樣的問題反饋。我們所先懷疑電源供應(yīng)器，而且也真的找到有Micro-USB電源供應(yīng)器微短路造成產(chǎn)品當(dāng)機(jī)的事實，不過還是沒有驗證出這樣的腐蝕現(xiàn)象真的是由于電源短路所造成。

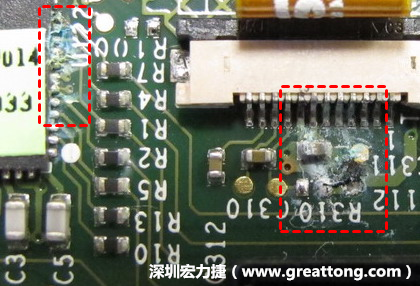

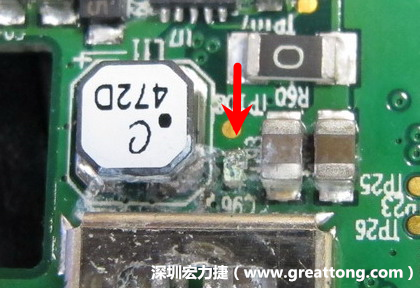

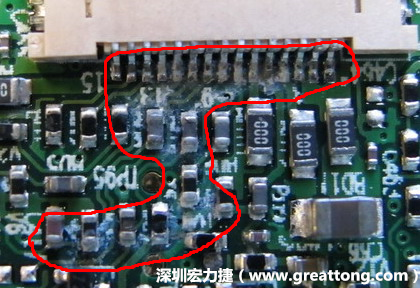

不過我們已經(jīng)進(jìn)一步分析后發(fā)現(xiàn)這類電路板上疑似腐蝕的現(xiàn)象，應(yīng)該是殘留助焊劑進(jìn)一步高溫?fù)]發(fā)后的物質(zhì)，因為其腐蝕的位置都集中在同一條線路(Circuit trace)上，比如說接地PIN，現(xiàn)在的懷疑朝向什么原因引起接地過熱，而且是長期過熱，比較可能的原因還是外部電源，或是外接裝置(device)異常所造成。
