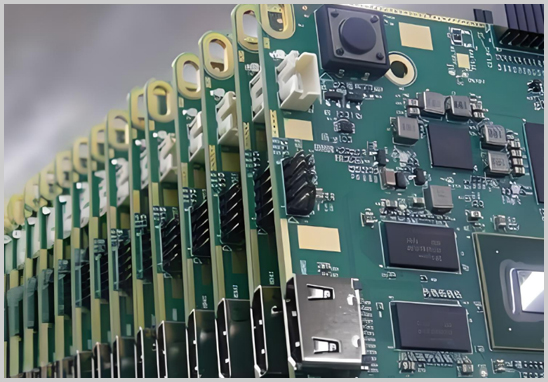

對于很多研發工程師或創業團隊來說，電子產品從“圖紙”到“實物”到底經歷了什么流程，是一個既熟悉又容易混淆的問題。實際上，從原理圖到一塊可以正常點亮、可量產的PCBA板，中間要走的每一步都至關重要，也直接影響產品質量、交期和成本。
下面以電子行業通用流程為基礎，并結合深圳宏力捷電子20余年PCBA加工經驗，為您講清楚一塊PCBA板的完整誕生路徑。
一、原理圖設計（由研發完成）
這是所有電子產品的起點，研發根據功能需求繪制電氣邏輯圖。
常用軟件包括 Altium Designer、Pads、Cadence等。
二、PCB Layout（PCB設計）
原理圖完成后，進入PCB Layout階段，即將邏輯電路“落地”為實體線路。
主要工作包括：
1. 器件封裝建立及校對
2. 元件布局
3. 信號布線
4. 差分線、阻抗控制、高速線處理
5. DFM工藝可制造性檢查（與工廠工藝匹配非常關鍵）
對于需要快速交付的項目，選擇具備“PCB設計+制板+PCBA加工”能力的PCBA一站式服務供應商，會避免設計與制造脫節造成返工。
三、PCB制造（制板）
設計文件確認無誤后，進入PCB制造工序。
主要步驟包括：
1. 線路曝光與蝕刻
2. 層壓
3. 鉆孔
4. 電鍍
5. 阻焊上色
6. 絲印
8. 電測
品質好的板子能直接提升SMT良率，因此PCBA一站式服務的優勢之一就是制板參數、工藝匹配度更高。
四、元器件采購（BOM管理）
客戶提供BOM（物料清單），PCBA廠家進行物料采購。
需要關注：
1. 器件品牌與規格是否一致
2. 原裝正品溯源
3. 供應周期、替代方案
4. 常備庫存及交期保障
深圳宏力捷電子自建物料供應鏈體系，可實現一站式代工代料，大幅減少客戶溝通成本。
五、SMT貼片（高速貼裝）
物料齊全后，PCBA主生產步驟開始。
SMT主要流程：
1. 鋼網制作
2. 絲印錫膏
3. 貼片機高速貼裝
4. 回流焊（溫度曲線需與元件、PCB工藝匹配）
5. AOI光學檢測
廠內配置多條SMT生產線的供應商可提供更穩定的交付能力。
六、DIP插件（后焊工藝）
涉及插件類元件（如連接器、電解電容、大電流器件）需要手工或波峰焊工藝完成焊接。
流程包括：
1. 元件成型
2. 手工插件
3. 波峰焊
4. 焊點檢查
七、電氣測試（ICT/FCT）
PCBA生產完成后，需要驗證其功能是否正常。
常用測試方式包括：
1. ICT（在線測試）：檢查元件焊接、短路、開路等基礎問題
2. FCT（功能測試）：模擬產品真實使用場景進行功能驗證
3. 老化測試（根據應用場景選配）
八、組裝、燒錄與包裝
如客戶需要整機交付，可進行：
1. 程序燒錄
2. 外殼組裝
3. 數據校準
4. 整機測試
5. 清潔、防靜電包裝
6. 出貨
這也是PCBA一站式服務的核心價值之一：省時、省心、省溝通成本。
九、最終成品交付
所有測試通過后，PCBA或整機即可出貨交付給客戶投入市場或用于進一步驗證。
總結：PCBA一塊板需要經過哪些步驟？
用一句話歸納：
從原理圖到PCBA成品，需要經歷設計、制板、采購、貼片、插件、測試和組裝等系統化流程。
如果您希望縮短交付周期、減少溝通成本、同時保證品質穩定，選擇PCBA一站式代工代料服務會極大降低項目風險與開發成本。
深圳宏力捷電子擁有超20年P(guān)CBA加工經驗，提供 PCB設計、制板、物料采購、SMT/DIP、測試、組裝等一站式服務，可滿足從樣品、小批量到大批量量產需求。
