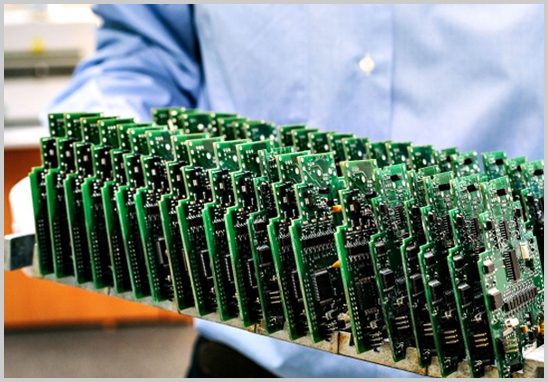

在PCBA加工過程中，很多客戶常常會問：“我需要準備哪些資料給工廠？”
其實，這一步非常關鍵。資料準備不完整，可能導致打樣返工、交期延誤，甚至成品無法測試通過。下面就跟大家聊聊，一套完整的PCBA加工生產資料清單。
1. PCB文件（Gerber文件/坐標文件）
- Gerber文件：這是PCB生產最核心的資料，用來定義線路層、阻焊層、絲印層等。沒有Gerber文件，基本無法進行PCB打樣。
- 坐標文件（XY Data）：SMT貼片必備，標注元件在電路板上的具體位置、角度，確保貼片機能精準放置。
注意：建議提供帶有元件編號的絲印層，方便后續加工與檢驗。
2. BOM表（物料清單）
BOM（Bill of Materials）是整個PCBA加工的“購物清單”。
需要包含：
- 元器件型號、封裝規格
- 精確的料號（建議用制造商料號，避免歧義）
- 用量與位號（Designator，如R1、C2等）
- 品牌、替代料信息
BOM清單越詳細，工廠采購和備料就越高效，能大幅降低出錯率。
3. 工藝文件（Assembly Drawing/工藝要求）
工藝文件是指導裝配的重要參考，主要包括：
- 元件擺放方向標識（如IC腳位方向）
- 焊接工藝要求（波峰焊/手工焊/回流焊）
- 特殊要求（如加固點膠、防水涂層、特殊焊點加錫量）
有些客戶只提供PCB和BOM，但缺少工藝文件，往往會導致一些細節返工。
4. 測試方案與測試點文件
如果需要工廠做功能測試（FCT）或在線測試（ICT），客戶需要提供：
- 測試點坐標文件
- 測試流程與要求
- 功能測試程序（如燒錄文件）
這一步能確保PCBA出廠前能通過功能驗證，減少后期質量隱患。
5. 樣品或圖片（非必須但強烈推薦）
很多時候，僅靠文件還不足以表達清楚，客戶可以提供：
- 實物樣板
- 高清晰度圖片（正反面）
- 關鍵元件放置照片
這樣工廠能更直觀地理解設計意圖，尤其是加急訂單，能大大提升加工效率。
資料準備不完整會怎樣？
- PCB文件缺失 → 無法打板
- BOM表不清晰 → 采購混亂，元件出錯
- 工藝要求遺漏 → 批量返工
- 測試方案缺失 → 成品不良率高，無法出貨
所以，提前準備好完整的PCBA加工資料，既是對工廠負責，也是對自己項目進度負責。
總結
一套完整的PCBA加工生產資料一般包括：
- PCB文件（Gerber+坐標文件）
- BOM物料清單
- 工藝文件
- 測試文件（含燒錄程序）
- 樣品或?qū)嵨飬⒖?/span>
宏力捷電子作為擁有20余年PCBA代工代料經驗的工廠，不僅配備了多條SMT/DIP生產線，還能提供從PCB設計、制造、元件采購、組裝、焊接到測試交付的一站式服務。
如果您不確定資料是否齊全，我們也可以提供資料審核和優化建議，幫您減少返工風險，加快項目進度。
