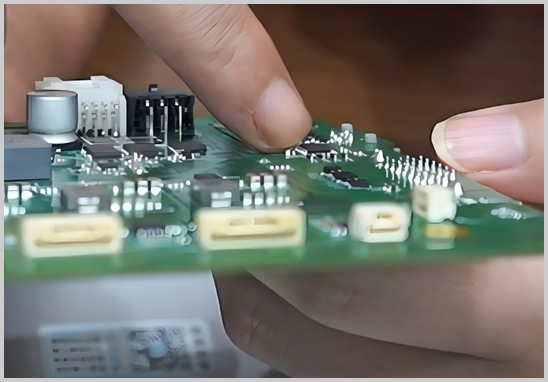

一塊完美的電路板上，焊盤上錫不良如同健康身體的傷口，隱患深藏卻影響全局。
作為電子制造中的常見工藝難題，PCB焊盤上錫不良直接影響焊接質量和產品性能。深圳宏力捷電子結合20余年PCBA加工經驗，特別是處理過的大量上錫不良案例，深入剖析這一問題的根源。
本文將帶您全面了解導致焊盤上錫不良的各種因素，從設計到生產，從材料到工藝，為您提供清晰的問題解決思路。
一、焊盤設計不合理
焊盤設計是確保良好上錫效果的基礎。不合理的焊盤設計會導致焊接過程中出現多種問題：
- 焊盤尺寸不當：過小的焊盤會導致焊料無法充分覆蓋，無法形成可靠的焊點；過大的焊盤則會造成焊料分布不均，影響焊接強度。
- 焊盤間距問題：間距過窄容易引起焊接短路風險；間距過寬則會影響焊接強度，導致焊點不牢固。
- 表面處理工藝選擇不當：不同的表面處理工藝（如OSP、沉金、噴錫等）對焊盤的潤濕性有顯著影響。選擇不適合的表面處理工藝會導致焊料附著性差。
二、焊接工藝問題
焊接工藝參數設置不當是導致上錫不良的直接原因：
- 焊料質量問題：使用劣質或與焊接要求不匹配的焊料會導致上錫困難。優質焊料應具備良好的潤濕性和適當?shù)娜埸c。
- 溫度設置不當：溫度過低無法充分熔化焊料，導致焊料流動性差；溫度過高則可能損壞元件和焊盤。
- 焊接時間控制失誤：過短的焊接時間導致焊料未完全熔化，無法充分潤濕焊盤；時間過長則會導致焊料過度氧化。
三、元件與材料質量問題
元件本身的問題常常被忽視，卻往往是上錫不良的元兇：
- 引腳氧化或污染：元件引腳表面氧化或沾染油污會形成隔離層，阻止焊料與引腳的結合。
- 焊接端子材質不匹配：不同元件材質與焊盤表面處理不兼容，會影響焊接界面的形成。
- PCB基材問題：基板表面存在油污、雜質或氧化層，這些污染物會阻礙錫的附著。
四、生產環境與設備問題
生產環境因素和設備狀態直接影響焊接質量：
- 環境濕度過高：潮濕環境容易導致焊盤和元件引腳氧化，降低可焊性。
- 設備維護不足：焊接設備未定期維護會影響溫度控制的準確性，導致焊接質量不穩定。
- 儲藏條件不當：不同表面處理的PCB板保存期限不同——噴錫面約一周就會完全氧化，OSP板可保存3個月，沉金板可長期保存。不當存儲會加速焊盤氧化。
五、表面污染與氧化問題
焊盤表面污染是上錫不良的常見原因：
- 油脂與雜質污染：工藝過程中使用的化學溶劑、油脂、污水等會在焊盤表面形成隔離層。
- 焊盤氧化：銅質焊盤暴露在空氣中會形成氧化層，阻止焊料潤濕。特別是沉錫板經過一次回流焊后，純錫層厚度會從0.8μm急劇減薄至0.3μm以下，二次回流時極易出現上錫不良。
- 助焊劑殘留：焊接后未及時清洗的助焊劑殘留物會吸收水分，形成導電性殘留物，影響后續焊接。
六、助焊劑問題
助焊劑在焊接過程中起著至關重要的作用：
- 活性不足：無法有效去除PCB焊盤或元件焊接位的氧化物質。
- 涂布不均勻：發泡管堵塞或風刀設置不當會導致助焊劑在PCB上涂布不均。
- 使用不當：使用前未能充分攪拌助焊劑和錫粉，導致未能充分融合；或者助焊劑比重不合適，影響其性能。
七、沉錫工藝的特殊問題
沉錫板在二次回流時極易出現上錫不良問題，這與其獨特結構密切相關：
沉錫板焊盤結構分為四層：銅層、銅錫合金層、純錫層及表層的氧化錫層。其中純錫層是保證良好潤濕性的關鍵。經過第一次回流焊后，高溫會加速銅錫擴散，使合金層變厚，純錫層被消耗減薄。
當進行第二次回流焊時，薄弱的純錫層和加厚的氧化層會導致焊盤潤濕性差，出現上錫不良。解決方案包括使用活性更強的助焊劑、增加沉錫層厚度，以及采用氮氣保護減少氧化。
八、回流焊工藝問題
回流焊過程中的參數設置直接影響上錫效果：
- 預熱不當：預熱時間過長或溫度過高會導致助焊劑提前活化失效；預熱不足則無法充分激活助焊劑。
- 溫度曲線不匹配：溫度曲線設置不當，導致焊料未能充分熔化或過度氧化。
- 傳送速度問題：速度太快導致焊接時間不足；太慢則造成過度加熱。
九、焊錫膏問題
焊錫膏的質量和保存狀態直接影響焊接效果：
- 粘度不合適：粘度過高導致焊膏擠壓效果不佳；過低則會使焊膏流動過快。
- 保存不當：焊膏保存條件不當會導致溶劑揮發或成分分離。
- 使用前處理不當：未按規定回溫或攪拌不充分，導致成分不均勻。
十、其他因素
除上述主要原因外，還有一些容易被忽視的因素：
- PCB跑氣孔設計不合理：導致PCB與錫液間窩氣，影響上錫。
- 元件腳密集度過高：造成窩氣現象，阻礙焊料流動。
- PCB貫穿孔不良：影響熱傳導，導致局部溫度不足。
- 氮氣保護不足：在回流焊中，氮氣環境可減少氧化，提高潤濕性。
深圳宏力捷電子憑借20余年P(guān)CBA加工經驗，擁有專業的工藝團隊和先進設備，能夠精準診斷并解決各類焊盤上錫不良問題。我們的一站式PCBA代工代料服務涵蓋PCB設計、制造、元件采購、組裝、焊接、測試全流程，確保每一個環節都符合最高質量標準。
針對焊盤上錫不良問題，宏力捷提供專業解決方案：優化焊盤設計、精選表面處理工藝、精確控制焊接參數、嚴格管理生產環境，并使用高品質焊料和助焊劑。我們深知，可靠的焊接質量是電子產品穩定性的基石。
