在電子產品制造領域，PCBA加工的品質直接決定終端產品的可靠性。作為深耕行業20余年的深圳宏力捷電子，我們通過長期實踐驗證，DIP插件作業在雙面混裝板、高功率設備等復雜PCBA加工場景中，始終是不可替代的關鍵工藝環節。

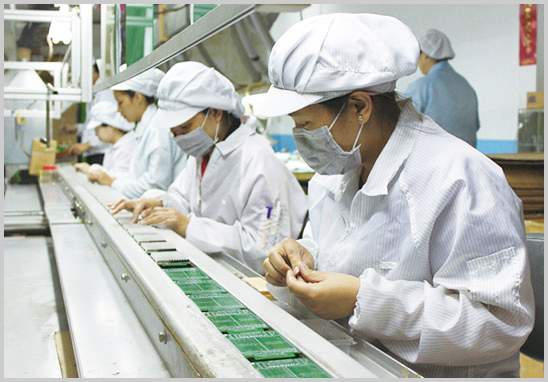

一、DIP插件加工服務簡介
宏力捷電子提供全流程DIP插件解決方案，涵蓋從工裝治具設計、人工插件定位到波峰焊工藝控制的全套服務。針對工業控制板、電源模塊、醫療設備等特殊領域，我們配備防靜電插件線體、高精度波峰焊設備及AOI檢測系統，確保通孔元件（如連接器、電解電容、變壓器等）的可靠裝配。
二、DIP插件加工核心概念
DIP（Dual In-line Package）插件技術是通過通孔焊接方式將軸向/徑向引腳的電子元件固定在PCB上的傳統工藝。與表面貼裝（SMT）形成互補：
- 元件兼容性：支持大尺寸元器件（如繼電器、端子臺）
- 結構優勢：引腳穿透式焊接，機械強度提升30%-50%
- 散熱特性：適用于功率器件散熱需求場景
三、DIP插件作業的不可替代性
1. 復雜產品的工藝互補
在智能家居控制器等雙面混裝板中，SMT與DIP協同作業可節省15%以上布局空間，典型案例：
- 正面貼裝IC芯片
- 背面插裝電源接口元件
2. 高可靠性制造保障
軍工級設備采用DIP工藝的實測數據：
- 振動測試通過率提升至99.2%
- 溫度循環壽命延長40%
3. 特殊元件適配能力
宏力捷電子成功案例顯示：
- 12mm以上高度元件的良品率可達98.7%
- 多引腳連接器的定位精度±0.1mm
四、宏力捷DIP標準化作業流程
1. 治具定制化設計
- 根據元件布局制作防錯位夾具
- 建立元件極性數據庫
2. 人工插件階段
- 三級靜電防護體系（EPA區域＜50V）
- 雙人互檢機制降低誤插率
3. 波峰焊工藝控制
- 錫槽溫度245±3℃動態調控
- 焊接時間2.8-3.2秒精確計時
4. 后段處理
- 自動剪腳機（殘留長度0.8-1.2mm）
- 三防涂覆工藝（厚度12-25μm）
五、選擇宏力捷的技術優勢
- 產能保障：6條DIP專用線體，月產能1200萬點
- 質量體系：IPC-A-610G Class 2/3標準實施
- 供應鏈協同：與TDK、Yageo等建立直供合作
聯系我們
深圳宏力捷電子持續優化DIP插件工藝方案，為智能硬件、新能源設備等領域提供高性價比的PCBA代工代料服務。立即聯系獲取免費報價！
