在現代電子設計中，晶振（晶體振蕩器）是保證電路穩定運行的核心元件。它為微控制器、處理器和通信設備等提供時鐘信號，其布局設計直接影響整個電路的性能與穩定性。本文將深入探討PCB設計中晶振布局的重要性及優化方法，幫助電子工程師設計更可靠的電路系統。
一、晶振在電路中的作用
晶振是產生穩定時鐘信號的關鍵元件，主要作用如下：
1. 提供時鐘信號： 晶振為數字系統的時序邏輯電路提供標準頻率信號，保證數據傳輸與處理的同步。
2. 確保頻率精度： 具有高頻率穩定性和低溫度漂移，滿足高精度電子設備的要求。
3. 增強系統穩定性： 通過精確的時序控制，降低數據傳輸中的誤碼率，提升系統可靠性。
二、晶振布局對電路穩定性的影響
PCB設計中晶振的布局直接決定了信號完整性和電磁兼容性，常見布局要點包括：
1. 靠近時鐘源器件： 晶振應盡量靠近微控制器或主時鐘源，以減少時鐘線長度，降低信號延遲和干擾。
2. 合理布線與接地：
- 時鐘信號線應盡量短直，避免轉彎過多。
- 信號線與電源線保持安全距離，減少串?dāng)_。
- 晶振接地焊盤應直接連接至主板接地層，確保良好屏蔽效果。
3. 去耦電容的布局： 晶振的電源引腳附近應布置適當?shù)娜ヱ铍娙荩詼p少電源噪聲。
4. 遠離干擾源： 晶振應遠離高頻、開關電源等噪聲較大的電路區域，防止頻率漂移和信號失真。

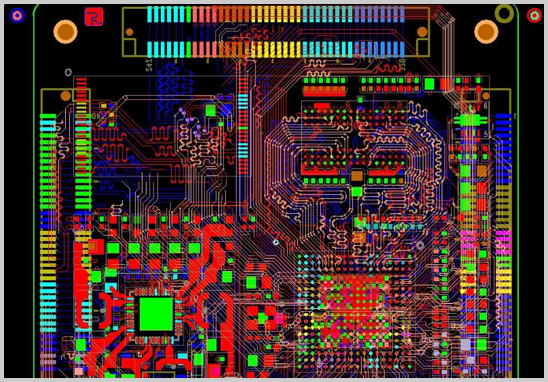

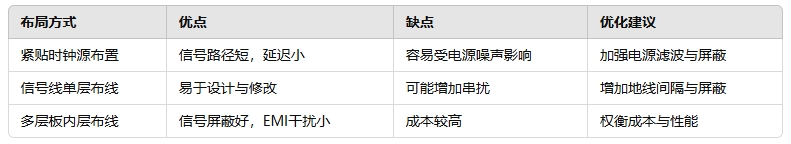

三、不同布局方式的性能分析與優化建議
四、我們的PCB設計打樣服務優勢
在PCB設計領域，我們擁有經驗豐富的工程師團隊和先進的EDA設計工具，能夠根據客戶的應用需求提供專業的晶振布局與電路設計優化服務。我們的核心優勢包括：
- 定制化設計： 針對不同電子設備的特殊需求，提供全方位的設計與優化方案。
- 快速打樣： 一站式PCB設計、打樣與生產服務，縮短產品上市周期。
- 嚴格品控： 全流程質量管理，確保每一塊PCB板的高質量交付。
- 技術支持： 提供從設計到生產的全程技術支持，助力客戶實現商業目標。
如果您有PCB設計與打樣需求，歡迎與我們聯系。我們將憑借專業的技術團隊和先進的制造能力，為您的產品提供最優質的服務。
