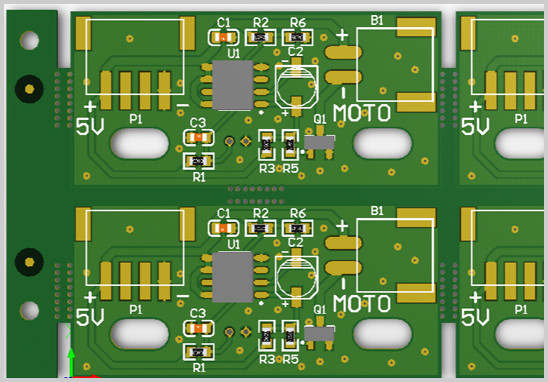

PCBA拼板設計是將多個小PCBA單元通過各種連接方式組合在一起，以提高生產效率和降低成本的重要環節。PCBA設計工程師在進行拼板設計時，需要綜合考慮產品結構尺寸、電氣性能、元件布局等功能方面的要求，同時要最大限度地提升SMT貼片效率，降低對產品質量的影響風險。接下來PCB設計公司-深圳宏力捷電子為大家介紹如何通過優化PCBA拼板設計來提升SMT貼片效率。
PCBA拼板設計的目的
PCBA拼板設計的主要目的包括：
1. 提升SMT貼片生產效率：針對PCBA外形尺寸過小或不規則影響生產效率的問題，通過拼板設計使其適應生產設備，提升生產速度。
2. 最大化板材利用率：通過優化拼板布局，減少材料浪費，降低生產成本。
3. 降低生產難度：簡化生產流程，提高產品的良率，減少因熱膨脹和分板導致的產品質量問題。
拼板設計的規則
拼板設計方式多種多樣，在新產品試制階段，確定最佳拼板方式和數量常常需要多次試驗。PCBA設計工程師需要根據產品特性（如結構限定、外設接口限高、限位等因素）優先滿足產品的結構要求，然后在PCBA制板和SMT加工過程中反饋板材利用率和生產效率的問題。
提升SMT貼片效率的拼板設計方法
1. 標準化設計：采用標準化的拼板設計方式，如工字型拼板、L型拼板和H型拼板。這些方式可以使得PCBA板材在生產過程中更容易定位和處理，提高生產效率。
2. 合理安排元件布局：在拼板設計時，要合理安排元件的布局，避免過于密集或稀疏。確保元件間有足夠的間隙，便于貼片機操作和熱量散發，減少熱變形的風險。
3. 優化過爐設計：設計時要考慮PCBA在回流焊接過程中熱膨脹的影響。使用熱膨脹系數相近的材料，并設計適當?shù)钠窗蹇蚣?，減少因熱膨脹導致的變形，提高產品的可靠性。
4. 簡化分板操作：選擇合適的拼板連接方式，如V槽或郵票孔設計，使得分板操作更簡單、快捷，減少分板過程中對PCBA的損傷。
5. 考慮加工設備特性：根據SMT生產線設備的特性和能力，設計適合設備運行的拼板尺寸和形狀，提高設備利用率和生產效率。
6. 使用拼板治具：在拼板設計中，考慮使用專用的拼板治具，可以有效固定PCBA板材，減少生產過程中由于移動或振動導致的貼片偏差和損傷。
7. 反饋循環優化：在實際生產過程中，持續收集反饋數據，分析生產中的問題，不斷優化拼板設計，提高整體生產效率。
PCBA拼板設計在提升SMT貼片效率方面發揮著重要作用。通過標準化設計、合理布局元件、優化過爐設計、簡化分板操作、考慮加工設備特性以及使用拼板治具等方法，能夠有效提高生產效率，降低生產成本，并確保產品的高質量。持續的反饋循環優化，則能進一步完善拼板設計，適應不斷變化的生產需求。通過科學的拼板設計，企業可以在激烈的市場競爭中保持優勢，實現高效、高質量的生產目標。
