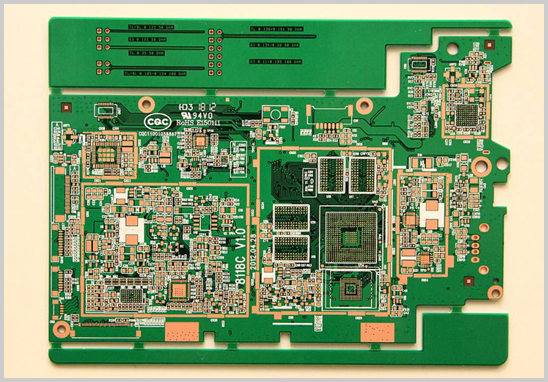

在PCBA線路板中，阻抗特性和受控阻抗是重要的概念，特別在高頻和高速電路設計中。
以下是這些概念的解釋：
1. 阻抗特性（Impedance Characteristics）：
- 阻抗是電路中電流和電壓之間的相對關系。它包括電阻、電感和電容的組合，通常表示為復數，有實部和虛部。
- 在PCBA線路板中，阻抗特性是指電路板上的信號傳輸線路對高頻或高速信號的電阻、電感和電容響應。阻抗特性的正確匹配對于確保信號的穩定傳輸非常重要，特別是在差分信號、高速總線和高頻應用中。
- 通過精確控制線路的寬度、間距、層間距、材料屬性等參數，可以實現所需的阻抗特性，以確保信號的準確傳輸。這有助于減少信號衰減、串?dāng)_和其他電路問題。
2. 受控阻抗（Controlled Impedance）：
- 受控阻抗是指在PCBA線路板上精確控制和維護的特定阻抗值，以確保信號的穩定傳輸。通常用于高頻、高速或差分信號線路中。
- 對于特定應用，設計工程師會確定所需的阻抗值，然后制造商必須在PCB制造過程中精確控制線路的參數，以滿足這些要求。
- 受控阻抗通常涉及到使用特定的線路設計規則、材料選擇以及制造工藝，如控制線路寬度、間距、層間距，以確保所需的阻抗值。
在高頻和高速電子應用中，如通信設備、高性能計算機、射頻電路等，受控阻抗的正確實現是至關重要的，因?yàn)樗梢詼p少信號損失、串?dāng)_和時序問題，從而確保電路的可靠性和性能。因此，PCBA線路板設計和制造需要密切關注阻抗特性和受控阻抗的要求。
