高速PCB設計布線系統的傳輸速率隨著時代的更迭也在不斷加快，但這也給其帶來了一個新的挑戰——抗干擾能力越來越弱。這一切都源自于傳輸信息的頻率越高，信號越敏感，能量也越來越弱，因而布線系統越來越容易受到干擾。在一些常見的電子設備中，例如計算機屏幕、手機、電機、無線電廣播設備等，電纜和設備會干擾其他元器件或受到其他干擾源的嚴重干擾。接下來深圳PCB設計公司-深圳宏力捷為大家介紹下高頻PCB設計中的屏蔽方法。

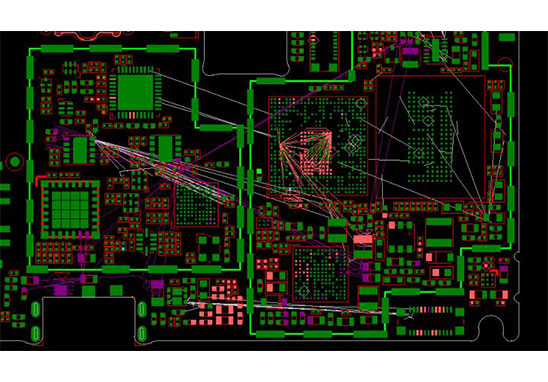

高頻PCB設計中的屏蔽方法
特別是在使用高速數據網絡時，截獲大量信息所需的時間明顯低于截獲低速數據傳輸所需的時間。數據雙絞線中的雙絞線在低頻時可以通過自身的絞合來抵抗外部干擾和對間串?dāng)_，但在高頻時（特別是在頻率超過250MHz時），僅絞合并不能達到抗干擾的目的，只有屏蔽才能抵抗外部干擾。
電纜屏蔽層的作用類似于法拉第屏蔽層。干擾信號進入屏蔽層，但不進入導體。因此，數據傳輸可以無故障運行。由于屏蔽電纜比非屏蔽電纜具有更低的輻射發射，網絡傳輸被阻止。屏蔽網絡（屏蔽電纜和組件）可顯著降低進入周圍環境時可能被攔截的電磁能量的輻射水平。
不同干擾場的屏蔽選擇主要包括電磁干擾和射頻干擾。電磁干擾（EMI）主要是低頻干擾。電機、熒光燈和電源線是常見的電磁干擾源。射頻干擾（RFI）是指射頻干擾，主要是高頻干擾。無線電、電視廣播、雷達等無線通信是常見的射頻干擾源。對于抗電磁干擾，編織屏蔽是最有效的，因?yàn)樗哂休^低的臨界電阻；對于射頻干擾，箔片屏蔽是最有效的。由于編織屏蔽依賴于波長的變化，其產生的間隙使高頻信號自由進出導體；對于高低頻混合干擾場，應采用具有寬帶覆蓋功能的箔層和編織網的組合屏蔽方式。一般來說，網格屏蔽覆蓋率越高，屏蔽效果越好。
深圳宏力捷電路板設計能力
最高信號設計速率：10Gbps CML差分信號；
最高PCB設計層數：40層；
最小線寬：2.4mil；
最小線間距：2.4mil；
最小BGA PIN 間距：0.4mm；
最小機械孔直徑：6mil；
最小激光鉆孔直徑：4mil；
最大PIN數目：；63000+
最大元件數目：3600；
最多BGA數目：48+。
