DIP插件加工是有插件器件電路板加工中的一道工序，根據插件器件的不同，分為人工插件和機器插件，接下來深圳PCBA加工廠家-深圳宏力捷電子就為大家介紹下DIP插件是什么意思？DIP插件加工需注意什么？
DIP插件是什么意思？
DIP封裝（Dual In-line Package），也叫雙列直插式封裝技術，指采用雙列直插形式封裝的集成電路芯片，絕大多數中小規模集成電路均采用這種封裝形式，其引腳數一般不超過100。DIP封裝的CPU芯片有兩排引腳，需要插入到具有DIP結構的芯片插座上。當然，也可以直接插在有相同焊孔數和幾何排列的電路板上進行焊接。DIP封裝的芯片在從芯片插座上插拔時應特別小心，以免損壞管腳。DIP封裝結構形式有：多層陶瓷雙列直插式DIP，單層陶瓷雙列直插式DIP，引線框架式DIP（含玻璃陶瓷封接式，塑料包封結構式，陶瓷低熔玻璃封裝式）等。

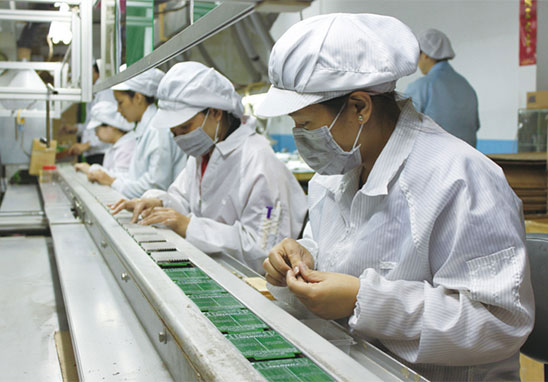

DIP插件加工注意事項
1. 佩戴好靜電手環，指套等防護設備。
2. 提前準備好物料，將領取料放在指定盒子呢，貼好標簽以防混料，提前預習熟悉好自己的工作內容。
3. 將本站位需要完成的放置零件插入到PCB板上的對應腳位上，并注意零件的正反面，緊貼板面。
4. 用手輕輕按壓零件，確保零件放置到位，檢查零件是否有浮高，歪斜，極反等錯漏現象，
5. 對插裝好的元器件進行檢查，及時剔除錯誤和有缺陷的的元器件。
6. 由于人工經常存在失誤出現漏檢現象，靖邦電子引進了世界先進精準的測量技術，可以從各個角度方面對組件進行測量以獲得3D圖像，從而進行破損安全和高速的缺陷檢測。可以快速的檢測出插件高度、位置、錯件，漏件、異物、零件翹起、BGA翹起、檢測等不良現象，大大提升了插件的工作效率。
7. 對過完波峰焊爐的有臟污的主板進行清潔。
8. 將零件引角外露太長的進行修剪，注意不要劃傷電路板。
9. 品質求對主板進行檢驗測試，已確保減少產品的不良率。這樣一塊完整的電路板就生產出來了。
為什么選擇深圳宏力捷做PCBA加工？
1. 實力保障
? SMT車間：擁有進口貼片機，光學檢查設備多臺，可日產400萬點。每道工序都配備有QC人員，能夠盯緊產品質量。
? DIP產線：擁有波峰焊兩臺，其中工作三年以上的老員工就有十多人，工人熟練程度高，可焊接各類插件材料。
2. 品質保障，性價比高
? 高端設備可貼精密異形件，BGA，QFN，0201類材料。也可樣板貼片，散料手放。
? 樣板與大小批量均可生產，打樣800元起，批量0.008元/點起，無開機費。
3. 電子產品貼片、焊接經驗豐富，交貨穩定
? 累積服務上千家電子企業，涉及多類汽車設備與工控主板的SMT貼片加工服務，產品常出口歐美地區，品質能夠得到新老客戶的肯定。
? 交貨準時，材料齊全后正常3-5天出貨，小批量也可加急當天出貨。
4. 維修能力強，售后服務完善
? 維修工程師經驗豐富，可維修各類貼片焊接所造成的不良產品，能夠保證每片電路板的連通率。
? 24小時客服人員隨時響應，最快速度解決您的訂單問題。
