深圳宏力捷電子是一家專業從事電子產品電路板設計（layout布線設計）的PCB設計公司，主要承接多層、高密度的PCB設計畫板及電路板設計打樣業務。擁有平均超過10年工作經驗的PCB設計團隊，能熟練運用市場主流PCB設計軟件，接下來為大家介紹PCB layout設計技巧。
將PCB原理圖傳遞給PCB layout設計時需要考慮以下事項。下面提到的所有例子都是用Multisim設計環境開發的，不過在使用不同的EDA工具時相同的概念同樣適用。

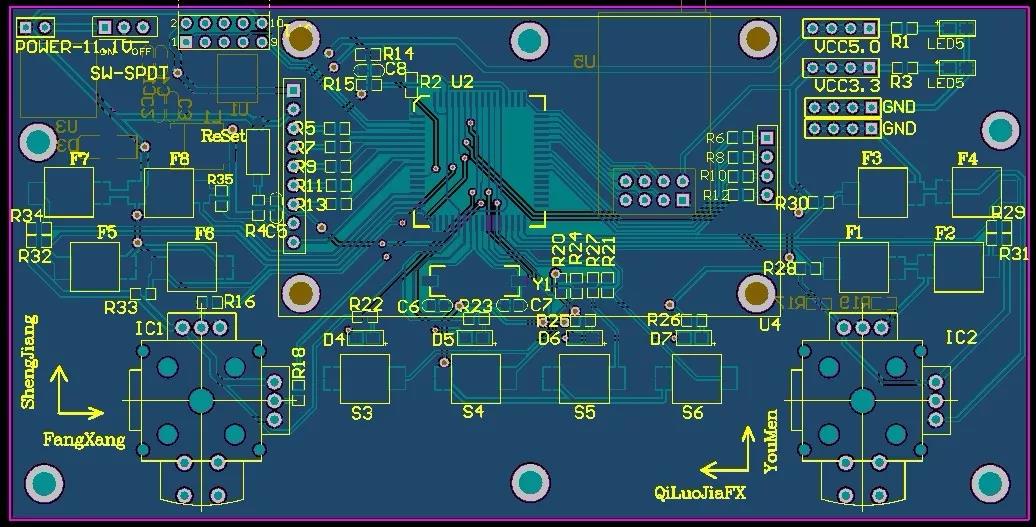

初始原理圖傳遞
通過網表文件將原理圖傳遞到PCB設計環境的過程中還會傳遞器件信息、網表、PCB設計信息和初始的走線寬度設置。
下面是為PCB layout設計階段準備的一些推薦步驟：
1.將柵格和單位設置為合適的值。為了對元器件和走線實現更加精細的布局控制，可以將器件柵格、敷銅柵格、過孔柵格和SMD柵格設計為1mil。
2.將電路板外框空白區和過孔設成要求的值。PCB廠家對盲孔和埋孔設置可能有特定的最小值或標稱推薦值。
3.根據PCB廠家能力設置相應的焊盤/過孔參數。大多數PCB廠家都能支持鉆孔直徑為10mil和焊盤直徑為20mil的較小過孔。
4.根據要求設置設計規則。
5.為常用層設置定制的快捷鍵，以便在布線時能快速切換層(和創建過孔)。
一、處理原理圖傳遞過程中的錯誤
在原理圖傳遞過程中常見的一種錯誤是不存在或不正確的封裝指配。需要注意的是：
如果原理圖中有個器件沒有封裝，會彈出一條告警消息，指示虛擬元件無法被導出。在這種情況下，沒有默認的封裝信息會傳遞到PCB設計，元件將從PCB設計中簡單地刪除掉。
如果封裝傳遞過去了，但不能正確匹配有效的封裝形狀，那么在傳遞過程中也會產生指示失配的告警消息。
在原理圖中糾正封裝分配，或?yàn)槿魏纹骷?chuàng)建一個有效的封裝。糾正后再執行前向標注步驟，以更新和同步設計信息。
二、通過標注更新設計
標注是將設計更改從原理圖傳遞到PCB設計或從PCB設計傳遞到原理圖的過程。后向標注(PCB設計到原理圖)和前向標注(原理圖到PCB設計)是保持設計準確的關鍵。
為了保護已經完成的工作，需要在任何重要的前向或反向標注步驟之前進行當前版本原理圖和PCB設計文件的備份和存檔。
不要試圖在原理圖和PCB設計中同時進行更改。只對設計的一個部分進行更改(要么是原理圖，要么是PCB設計)，然后執行正確的標注步驟以同步設計數據。
三、給器件重新編號
器件重新編號是指把PCB上的元件以特定順序重新編號的一個功能。參考標號應該按PCB上面從上往下、從左到右的方向排序。這樣可以在裝配、測試和查錯過程中更加容易定位板上的器件位置。
四、處理最后一刻的器件或網表更改
最后一刻的PCB器件或網表更改是不可取的，但有時因?yàn)槠骷捎眯詥栴}或檢測到最后一刻設計錯誤而不得不為之。如果需要更改的是元件或網表，那應該在原理圖中做，然后通過正向標注到PCB設計工具。
下面是一些技巧：
1、如果在PCB layout設計開始之后增加一個新的器件(如開漏輸出上增加一個上拉電阻)，那就從原理圖中給設計增加電阻和網絡。在經過正向標注后，電阻將作為一個未布局的元件顯示在電路板外框外，同時顯示飛線指示連接網絡。接下來將元件移到電路板外框內，并進行正常的布線。
2、后向標注與參考標號更改可以很好地協同工作，比如后PCB設計重新編號。
五、通過高亮選擇定位器件
在PCB布局過程中，可以在原理圖中瀏覽特定的元件或走線的一種方法是使用‘高亮選擇’功能。這個功能可以讓你選擇一個元件或一條走線(或多個對象)，然后查看它們在原理圖中的位置。
這個功能在匹配旁路電容和它們對應的IC連接時尤其有用。反過來，也可以在瀏覽原理圖時定位PCB設計中的特定元件或走線。
PCB設計能力
最高信號設計速率：10Gbps CML差分信號；
最高PCB設計層數：40層；
最小線寬：2.4mil；
最小線間距：2.4mil；
最小BGA PIN 間距：0.4mm；
最小機械孔直徑：6mil；
最小激光鉆孔直徑：4mil；
最大PIN數目：；63000+
最大元件數目：3600；
最多BGA數目：48+。
PCB設計服務流程
1. 客戶提供原理圖給深圳宏力捷咨詢PCB設計；
2. 根據原理圖以及客戶設計要求評估報價；
3. 客戶確認報價，簽訂合同，預付項目定金；
4. 收到預付款，安排工程師設計；
5. 設計完成后，提供文件截圖給客戶確認；
6. 客戶確認OK，結清余款，提供PCB設計資料。
