對許多工程師來說，他們可能就是搞不懂「為什么PCB過期超過保存期限后一定要先烘烤才能SMT過回焊爐呢？」，還是你覺得不管PCB有沒有過期總之先烤了再說？哪你知道PCB過期后為何需要烘烤？PCB烘烤又有那些限制？
PCB烘烤的主要目的在去濕除潮，除去PCB內含或從外界吸收的水氣，因?yàn)橛行㏄CB本身所使用的材質就容易形成水分子，另外，PCB生產出來擺放一段時間后也有機會吸收到環境中的水氣，而「水」則是造成PCB爆板(popcorn)或分層(delamination)的主要兇手之一。
因?yàn)楫?dāng)PCB放置于溫度超過100℃的環境下，比如回焊爐、波焊爐、熱風平整或手焊…等制程時，「水」就會變成水蒸氣，然后快速膨脹其體積，當加熱于PCB的速度越快，水蒸氣膨脹也會越快，當溫度越高，則水蒸氣的體積也就越大，當水蒸氣無法即時從PCB內逃逸出來，就很有機會撐脹PCB，尤其PCB的Z方向最為脆弱，有些時候可能會將PCB的層與層之間的導通孔拉斷，有時則可能造成PCB的層間分離，更嚴重的連PCB外表都可以看得到起泡、膨龜、爆板等現象，有時候就算PCB外表看不到以上的現象，但其實已經內傷，隨著時間過去反而會造成電器產品的功能不穩定，或發生CAF等問題，終至造成產品失效。
PCB烘烤的程序其實還蠻麻煩的，烘烤時必須將原本的包裝拆除后才能放入烤箱中，然后要用超過100℃的溫度來烘烤，但是溫度又不能太高，免得烘烤期間水蒸氣過度膨脹反而把PCB給撐爆，一般業界對于PCB烘烤的溫度大多設定在120+/-5℃的條件，以確保水氣真的可以從PCB本體內消除后，才能上SMT線打板過回焊爐焊接，烘烤時間則隨著PCB的厚度與尺寸大小而有所不同，而且對于比較薄或是尺寸比較大的PCB還得在烘烤后用重物壓著板子，這是為了要降低或避免PCB在烘烤后冷卻期間因?yàn)閼?yīng)力釋放而導致PCB彎曲變形的慘劇發生，因?yàn)镻CB一旦變形彎曲，在SMT印刷錫膏時就會出現偏移或是厚薄不均的問題，連帶的會造成后面回焊時大量的焊接短路或是空焊等不良發生。
PCB烘烤的條件設定
目前業界一般對于PCB烘烤的條件與時間設定如下：
1、PCB于制造日期2個月內且密封良好，拆封后放置于有溫度與濕度控制的環境(≦30℃/60%RH，依據IPC-1601)下超過5天者，上線前需以120+/-5℃烘烤1個小時。
2、PCB存放超過制造日期2～6個月，上線前需以120+/-5℃烘烤2個小時。
3、PCB存放超過制造日期6～12個月，上線前需以120+/-5℃烘烤4個小時。
4、PCB存放超過制造日期12個月以上，基本上不建議使用，因?yàn)槎鄬影宓哪z合力可是會隨著時間而老化的，日后可能會發生產品功能不穩等品質問題，增加市場返修的機率，而且生產的過程還有爆板及吃錫不良等風險。如果不得不使用，建議要先以120+/-5℃烘烤6個小時，大量產前先試印錫膏投產幾片確定沒有焊錫性問題才繼續生產。另一個不建議使用存放過久的PCB是因?yàn)槠浔砻嫣幚硪矔?huì)隨著時間流逝而漸漸失效，以ENIG來說，業界的保存期限為12個月，過了這個時效，視其沉金層的厚度而定，厚度如果較薄者，其鎳層可能會因?yàn)閿U(kuò)散作用而出現在金層并形成氧化，影響信賴度，不可不慎。
5、所有烘烤完成的PCB必須在5天內使用完畢，未加工完畢的PCB上線前必須重新以120+/-5℃再烘烤1個小時。
PCB烘烤時的堆疊方式
1、大尺寸PCB烘烤時，采用平放堆疊式擺放，建議一疊最多數量建議不可超過30片，烘烤完成10鐘內需打開烤箱取出PCB并平放使其冷卻，烘烤后需壓防板彎治具 。大尺寸PCB不建議直立式烘烤，容易板彎。
2、中小型PCB烘烤時，可以采用平放堆疊式擺放，一疊最多數量建議不可超過40片，也可以采直立式，數量不限，烘烤完成10分鐘內需打開烤箱取出PCB平放使其冷卻，烘烤后需壓防板彎治具。
PCB烘烤時的注意事項：
1、烘烤溫度不可以超過PCB的Tg點，一般要求不可以超過125℃。早期某些含鉛的PCB的Tg點比較低，現在無鉛PCB的Tg大多在150℃以上。
2、烘烤后的PCB要盡快使用完畢，如果未使用完畢應盡早重新真空包裝。如果暴露于車間時間過久，則必須重新烘烤。
3、烤箱記得要加裝抽風干燥設備，否則烤出來的水蒸氣反而會留存在烤箱內增加其相對濕度，不利PCB除濕。
4、以品質觀點來看，使用越是新鮮的PCB焊錫過爐后的品質就越好，過期的PCB即使拿去烘烤后才使用還是會有一定的品質風險。
深圳宏力捷電子對PCB烘烤的建議：
1、建議只要使用105+/-5℃的溫度來烘烤PCB就好了，因?yàn)樗姆悬c(diǎn)是100℃，只要超過其沸點，水就會變成水蒸氣，因?yàn)镻CB內含的水分子不會太多，所以并不需要太高的溫度來增加其氣化的速度，溫度太高或氣化速度太快反而容易使得水蒸氣快速膨脹，對品質其實不利，尤其對多層板及有埋孔的PCB，105℃剛剛好高于水的沸點，溫度又不會太高，可以除濕又可以降低氧化的風險。況且現在的烤箱溫度控制的能力已經比以前提升不少。

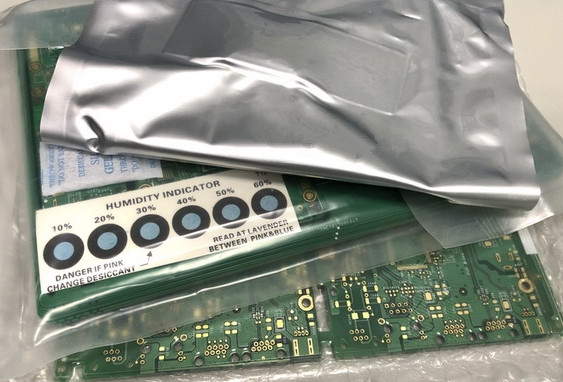

2、PCB是否需要烘烤，應該要看其包裝是否受潮，也就是要觀察其真空包裝內的 HIC (Humidity Indicator Card，濕度指示卡) 是否已經顯示受潮，如果包裝良好，HIC沒有指示受潮其實是可以直接上線不用烘烤的。
3、PCB烘烤時建議采用「直立式」且有間隔來烘烤，因?yàn)檫@樣才能起到熱空氣對流最大效果，而且水氣也比較容易從PCB內被烤出來。但是對于大尺寸的PCB可能得考慮直立式是否會造成板彎變形問題。
4、PCB烘烤后建議放置于干燥處并使其快速冷卻，最好還要在板子的上頭壓上「防板彎治具」，因?yàn)橐话阄矬w從高熱狀態到冷卻的過程反而容易吸收水氣，但是快速冷卻又可能引起板彎，這要取得一個平衡。
PCB烘烤的缺點及需要考慮的事項：
1、烘烤會加速PCB表面鍍層的氧化，而且越高溫度烘烤越久越不利。
2、不建議對OSP表面處理的板子做高溫烘烤，因?yàn)镺SP薄膜會因?yàn)楦邷囟到饣蚴АＨ绻坏貌蛔龊婵?，建議使用105+/-5℃的溫度烘烤，不得超過2個小時，烘烤后建議24小時內用完。
3、烘烤可能對IMC生成產生影響，尤其是對HASL(噴錫)、ImSn(化學錫、浸鍍錫)表面處理的板子，因?yàn)槠銲MC層(銅錫化合物)其實早在PCB階段就已經生成，也就是在PCB焊錫前已生成，烘烤反而會增加這層已生成IMC的厚度，造成信賴性問題。
以上就是對于過期PCB為什么要先烘烤才能SMT或過爐的解答，如果您有電路板產品需要打樣、PCBA代工代料，歡迎聯系深圳宏力捷電子！
