PADS_9.5 安裝使用中文指南-第二部分[安裝]

發布時間 :2017-11-02 10:29 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部

第二部分安裝

2.1 Pads 的安裝

第一步不用說都是雙擊安裝文件，等待進入如圖 2.1。

圖 2.1

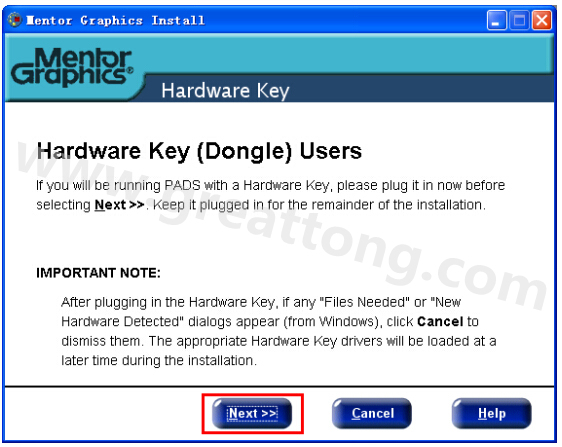

單擊 Next 進入圖 2.2。

圖 2.2

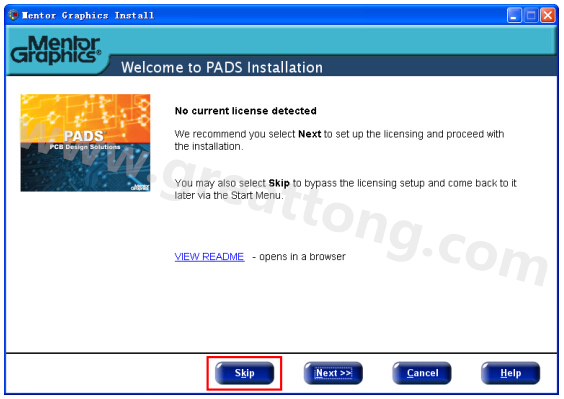

在這里應該選擇跳過選項進入圖 2.3。

圖 2.3

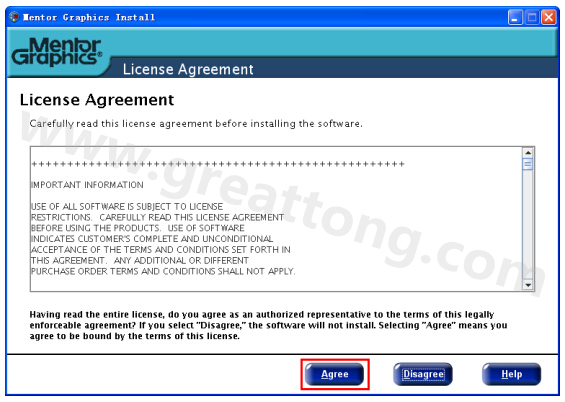

不用說吧，不同意肯定無法安裝吧！呵呵，常理是這樣的，然后進入圖 2.4。

圖 2.4

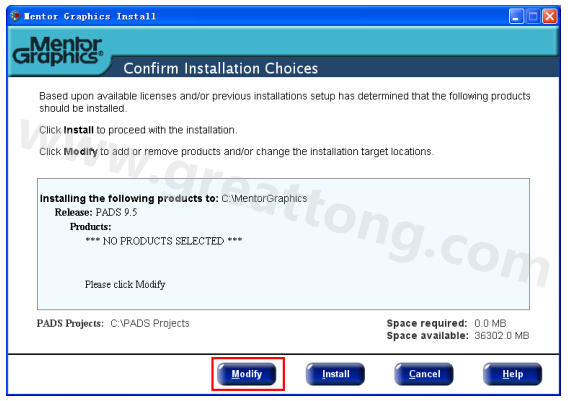

選擇 Modify(更改)，進入圖 2.5。

圖 2.5

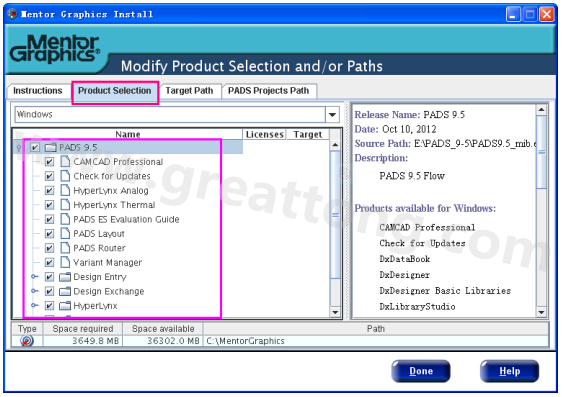

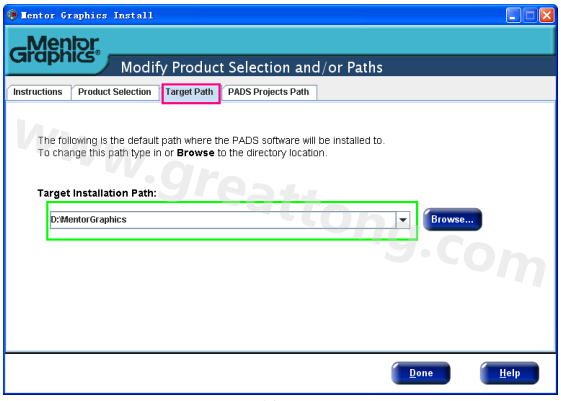

選擇所需要安裝的產品，看個人喜好吧！呵呵，看不懂就全選。然后單擊改變路徑如圖 2.6。

圖 2.6

選擇需要的安裝目錄，注意安裝路徑不能有空格和中文，估計會出錯的。單擊項目路徑進入圖 2.7。

圖 2.7

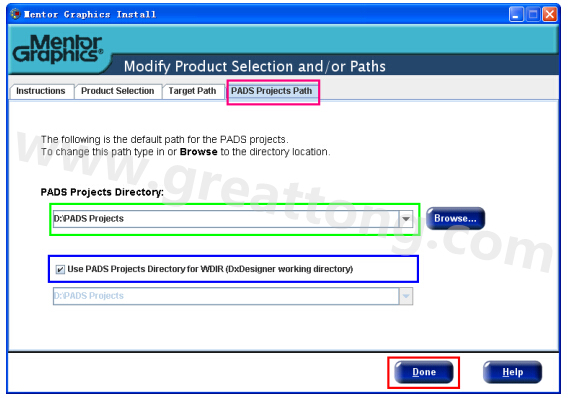

首先修改綠色框中的項目路徑。然后將藍色框前鉤鉤去掉設置下工作空間的路徑，最好和綠色框路徑相同。最后點擊 Done，回到安裝選項界面如圖 2.8。

圖 2.8

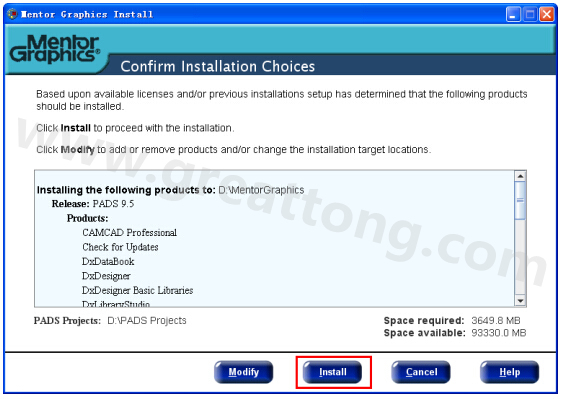

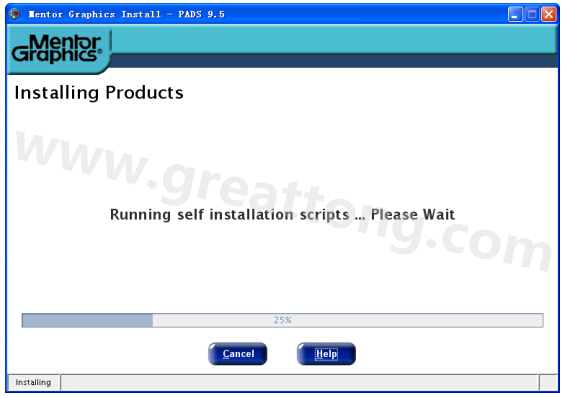

單擊安裝按鈕，進入自動安裝環節如圖 2.9。喝茶吧！時間確實有點久。

圖 2.9

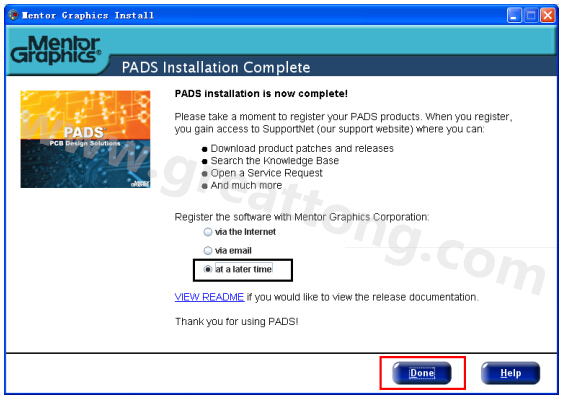

安裝完成后會提示注冊軟件如圖 2.10，我們選擇稍后。

圖 2.10

單擊完成，到此軟件已經安裝好了，讓我們來熟悉下都安裝了那些文件吧！如圖 2.11。

圖 2.11

上圖是默認安裝到 C 盤的。第一個文件夾里面是些數據手冊，文檔，課程等幫助信息。

第二個是軟件安裝管理器。當然如果您覺得占用空間的話完全可以刪除。

另外的就是我們之前軟件安裝位置了，我們將工作空間，項目路徑都設置到了 D 盤如圖 2.12。

圖 2.12

第一個文件夾是程序安裝目錄文件夾，第二個是工作空間和項目目錄文件夾。

2.2 如何激活軟件？

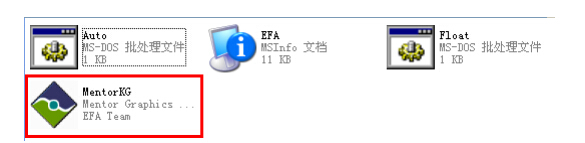

1.找到我們的證書生成工具如圖 2.13。

圖 2.13

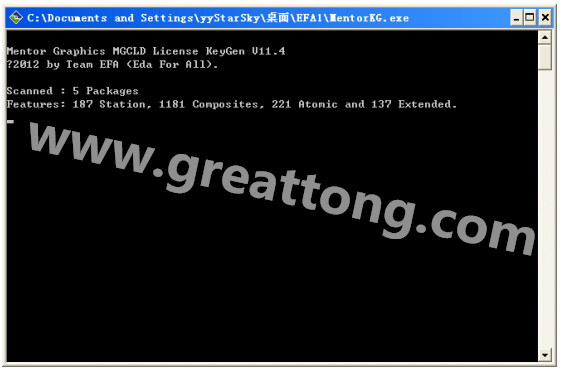

2.雙擊紅色框構選的軟件會出現圖 2.14 的提示信息。

圖 2.14

在這里要注意，第一次運行估計會報錯，如果提示錯誤，不用管關閉重來一次就 Ok 了。

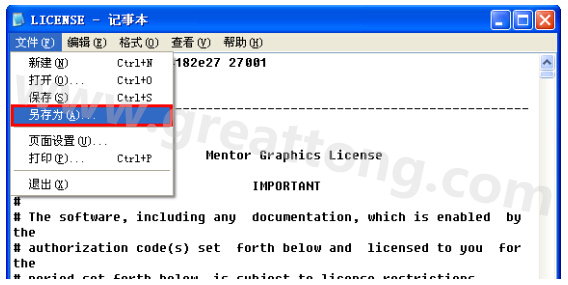

3.如圖 2.15，當該工具完成后會彈出證書文件，此時我們選文件—>另存為如圖 2.16。

圖 2.15
PADS_9.5 安裝使用中文指南-第二部分[安裝]

圖 2.16

我們將證書文件放到了 PADS9.5 的安裝目錄。

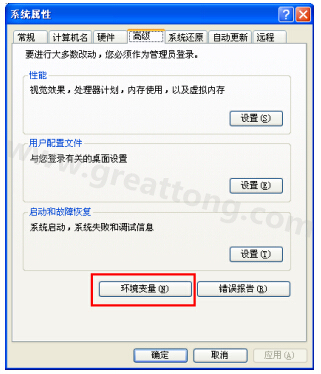

4.在我的電腦圖標上右鍵—>屬性—>高級—>環境變量，如圖 2.17。

圖 2.17

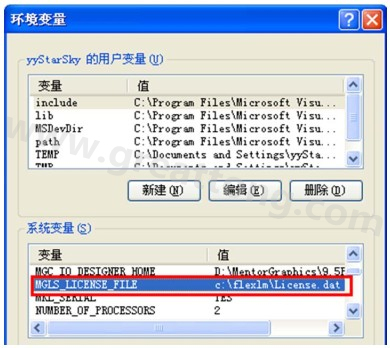

6.單擊環境變量后如圖 2.18 所示。找到 MGLS_LICENSE_FILE 選項雙擊，進入圖 2.19。

圖 2.18
PADS_9.5 安裝使用中文指南-第二部分[安裝]

圖 2.19

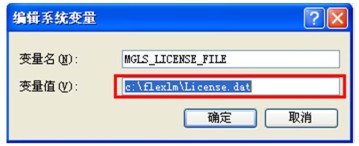

如圖 2.19 所示將變量值，即紅框內的值改為我們證書的路徑，如：

D:\MentorGraphics\9.5PADS\LICENSE.TXT。然后依次點擊確定最后退出。

至此軟件已經可以正常運行了。

2.3 如何解決Windows8中 Pads logic選項功能不能使用的問題？

具體思路如下：

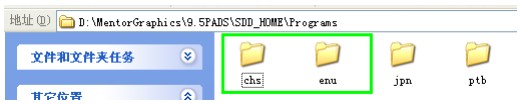

如圖 2.20 所示。

圖 2.20

綠色框中分別是中文語言包和英文語言包，將我提供給大家的補丁包中的補丁對應替換即可。

補丁包作用，先看看沒有補丁的情況如圖 2.21 和 2.22 所示。

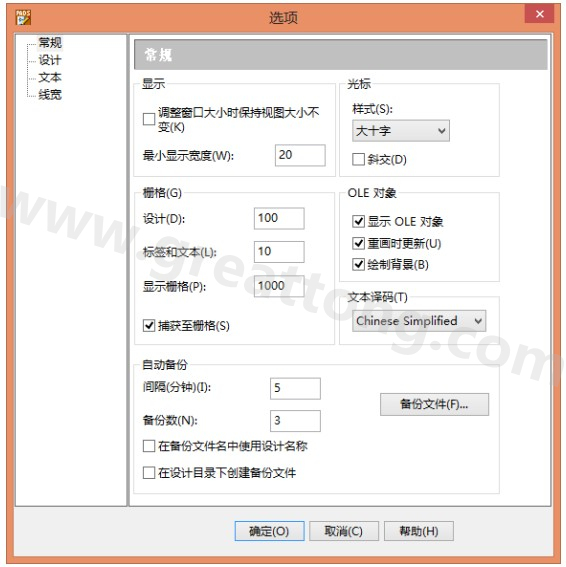

圖 2.21 Xp 正常
PADS_9.5 安裝使用中文指南-第二部分[安裝]

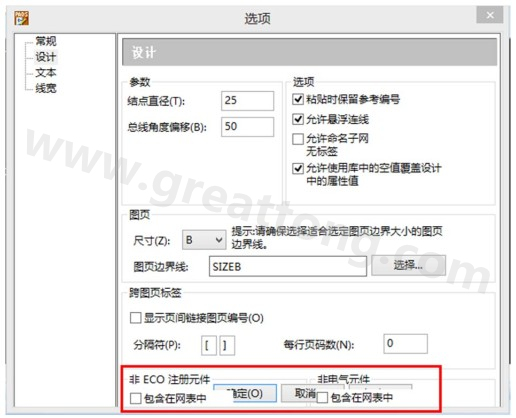

圖 2.22 Window8 出現的問題

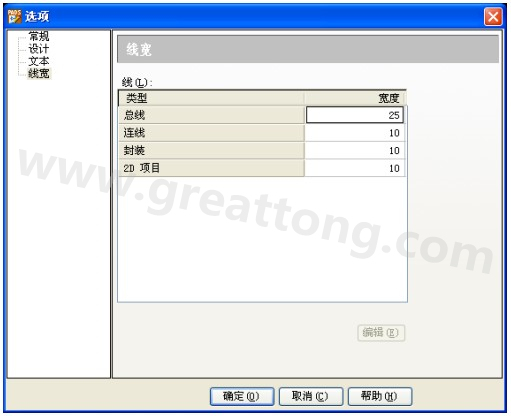

使用補丁包后的效果（Windows8）如圖 2.23。

圖 2.23 更正后正常顯示
